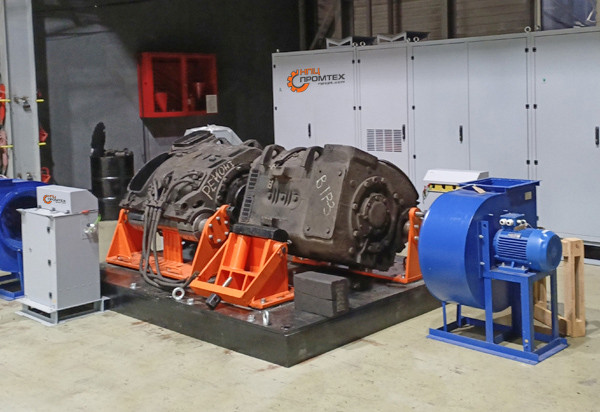

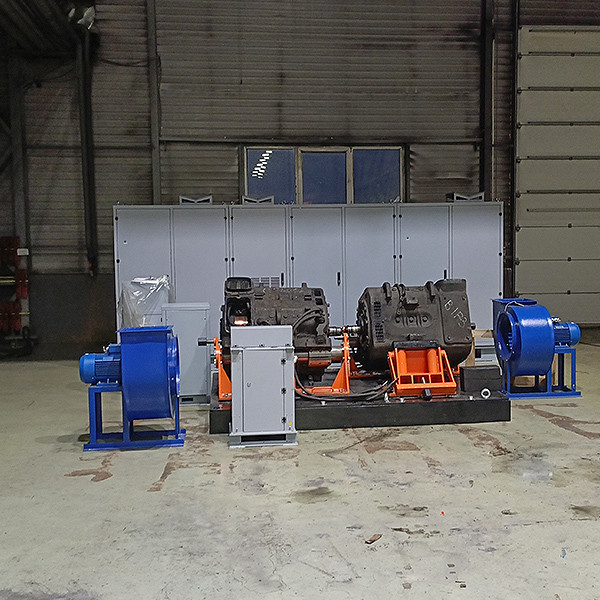

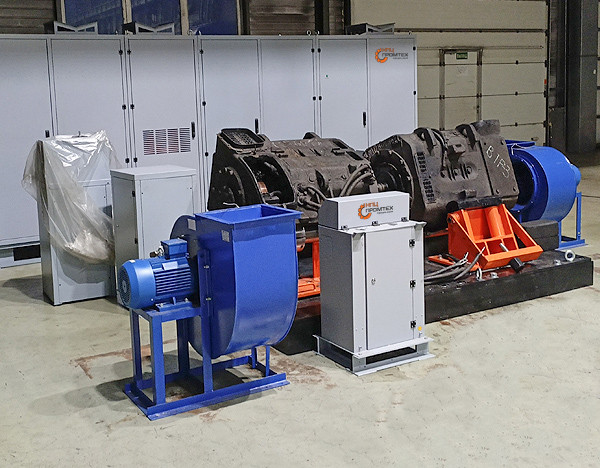

Автоматизированная испытательная станция ТЭД
- Арт.: ПРТН.441461.036
- Цена: По запросу
-
Автоматизированная испытательная станция ТЭД предназначена для проведения автоматизированных приемно-сдаточных испытаний тяговых электрических двигателей постоянного тока методом взаимной нагрузки.
Автоматизированная испытательная станция ТЭД предназначена для проведения автоматизированных приемно-сдаточных испытаний тяговых электрических двигателей постоянного тока методом взаимной нагрузки.
Функциональные возможности:
- автоматическое обеспечение испытательных режимов, включающих:
- измерение сопротивления обмоток постоянному току;
- испытание на нагревание в течение одного часа;
- контроль параметров в режиме прямого и реверсивного вращения;
- испытание на повышенную частоту вращения;
- испытание электрической прочности изоляции междувитковой изоляции;
- проверка коммутации;
- измерение сопротивления изоляции обмоток относительно корпуса и между обмотками;
- проверки качества межкатушечных соединений остова под нагрузкой (прогрев соединений осуществляется на максимальном рабочем токе испытательной станции);
- автоматическое формирование протокола испытаний и сохранение его в интегрированной базе данных.
Автоматизированная испытательная станция ТЭД должна обеспечивать цифровую регистрации параметров испытаний с возможностью последующей передачи в базу данных Автоматизированной системы управления технологическим процессом электромашинного цеха (АСУ-ТП ЭМЦ). Автоматизированная система управления технологическим процессом электромашинного цеха АСУ-ТП ЭМЦ не входит в состав спецификации оборудования технологического комплекса.
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Электрическое питание, В, Гц | 380, 50 |
| Общая потребляемая мощность, кВА | 330 |
| Максимальное коммутируемое напряжение, В | 2100 |
| Максимальный коммутируемый ток, А | 1450 |
| Диапазон измерения сопротивление изоляции обмоток в холодном/горячем состоянии, МОм | 15 / 3 |
| Диапазон измерения сопротивление обмоток постоянному току, Ом | 0,011-0,494 |
| Рабочий диапазон частот измерения вибрации (виброускорения), Гц | 2-10 000 |
| Диапазон формируемых частот вращения, об/мин | 0-1 200 |
| Диапазон электрической прочности междувитковой изоляции, В | 200-2 000 |
| Диапазон электрической прочности изоляции обмоток относительно корпуса и между обмотками, В | 200-4 800 |
| Максимальное значение биения контактных колец, мм | 0,06 |
| Габаритные размеры (ДхШхВ), мм | 4 000х5 000х1 800 |
