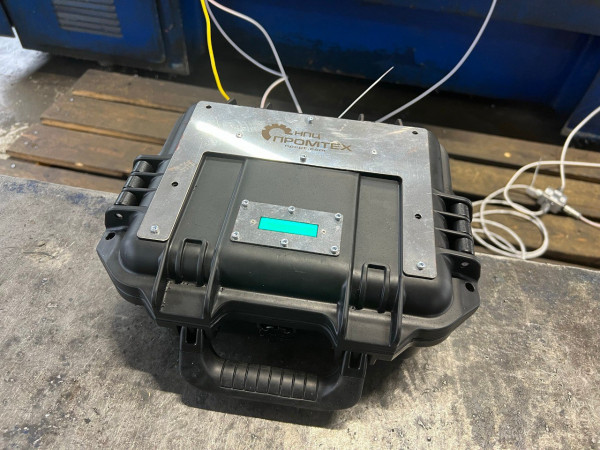

Комплекс автоматизированного диагностирования «ДиАргус»
- Арт.: ПРТН.411734.001
- Цена: По запросу
-

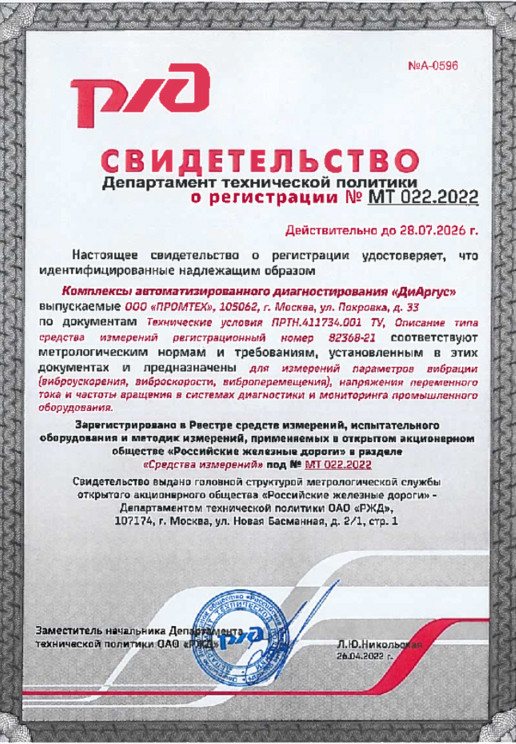

предназначен для измерения параметров вибрации (виброускорения, виброскорости, виброперемещения и других параметров), напряжения переменного тока, частоты вращения в целях оценки технического состояния и диагностики роторного оборудования, включен в ГОСУДАРСТВЕННЫЙ РЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ и в реестр средств измерений допущенных к применению в ОАО РЖД.
Сканировать QR-код
Поделиться продуктом
Функциональные возможности

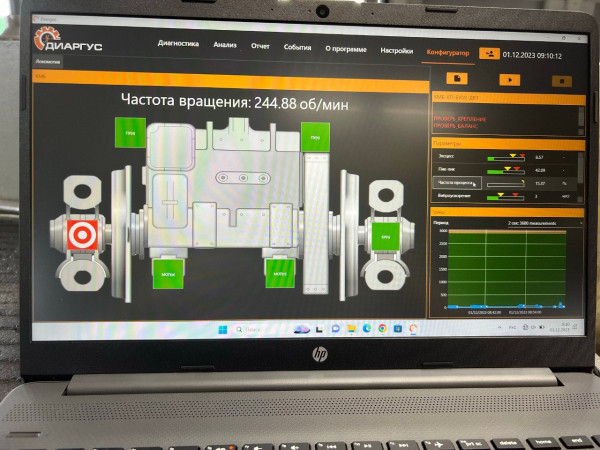

- анализ сигналов вибрации во временной и частотных областях
- встроенные инструменты анализа (курсор, график, временная реализация, спектр, спектр огибающей и др.

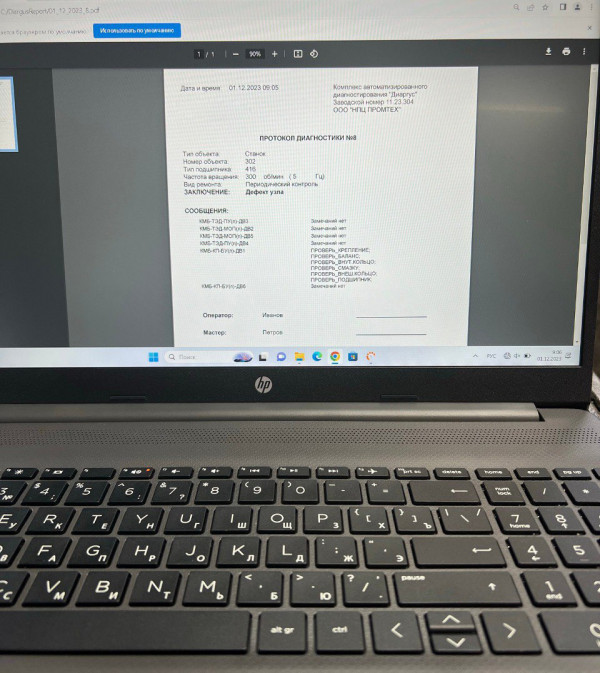

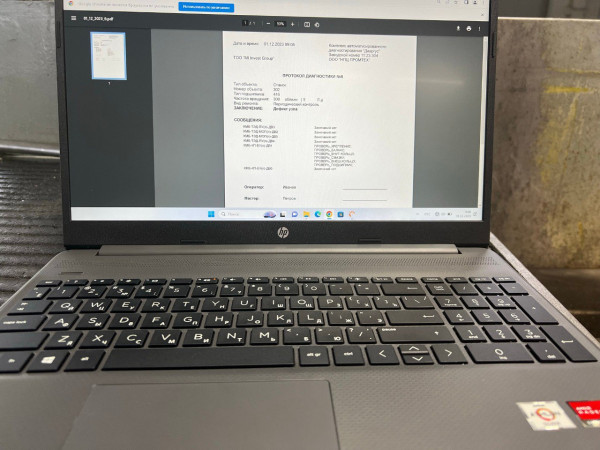

- автоматическое формирование протокола диагностики с результатами оценки технического состояниях и возможных дефектах
- комплекс не требует применения эталонного образца объекта диагностирования
Применение
в условиях ремонтных предприятий железнодорожного транспорта для оценки технического состояния
- подшипников буксовых узлов колесных пар,
- подшипников редукторов,
- электродвигателей и генераторов,
- оценки состояния зубчатых передач,
- электромагнитной системы электрических машин,
- элементов подвешивания и крепления
обеспечивает измерение следующих физических величин:
- - СКЗ виброускорения, м/с2;
- - СКЗ виброскорости, мм/с;
- - СКЗ виброперемещения, мкм;
- - частоты вращения, мин-1.

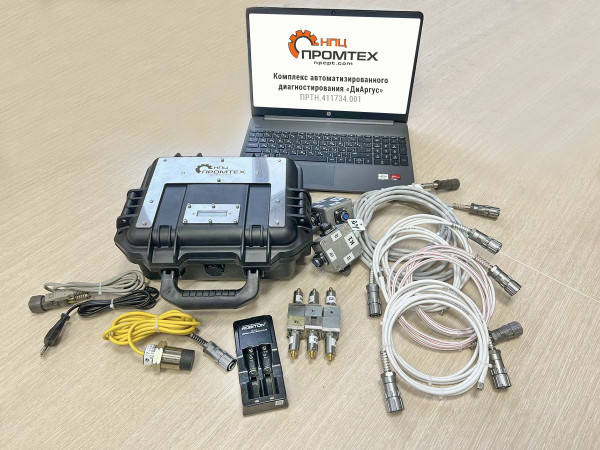

Комплектация
определяется кинематикой, размерно-мощностной группой и конструкцией объекта применения,
которые определяют количество требуемых точек контроля параметров вибрации и способ контроля частоты вращения валов

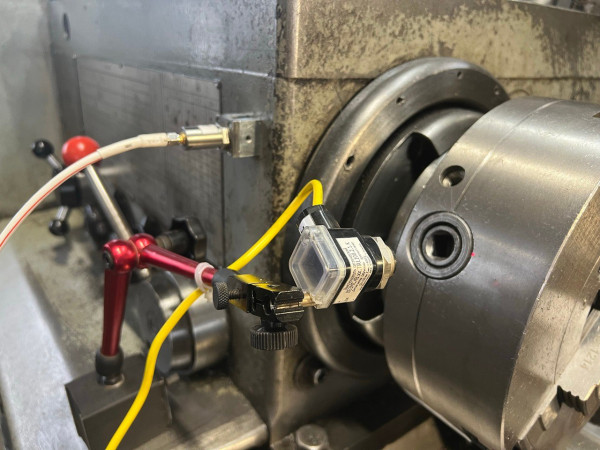

(оптический или индуктивный датчик)
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Метрологические характеристики канала измерений параметров вибрации | |
| Диапазон измерений СКЗ виброускорения на базовой частоте 159,2 Гц, м/с2 | от 0,3 до 100 |
| Диапазон измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с | от 0,3 до 100 |
| Диапазон измерений СКЗ виброперемещения на базовой частоте 40 Гц, мкм | от 3 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброускорения, Гц м | от 2 до 3000 |
| Диапазон рабочих частот при измерении СКЗ виброскорости, Гц | от 10 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц | от 10 до 200 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения в рабочем диапазоне значений на базовой частоте, % | ± 3,0 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения в рабочем диапазоне значений частот, % | ± 3,0 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения, виброскорости, виброперемещения от изменения температуры окружающего воздуха в месте размещения установки измерительной в диапазоне рабочих температур, %/10 °С | ± 1,0 |
| Метрологические характеристики канала измерения частоты вращения | |
| Диапазон измерений частоты сигнала с датчика частоты вращения, Гц | от 1 до 10 |
| Диапазон показаний, об/мин | от 60 до 600 |
| Пределы допускаемой основной относительной погрешности измерений частоты вращения, % | ± 0,10 |
| Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения от изменения температуры окружающего воздуха в месте размещения установки измерительной в диапазоне рабочих температур, %/10 °С | ± 0,01 |
| Основные технические характеристики | |
| Напряжение питания постоянного тока установки измерительной, В | от 11 до 24 |
| Потребляемая мощность, Вт, не более | 410 |
| Время работы от аккумулятора, не менее, ч | 6 |
| Длина кабеля преобразователя виброизмерительного, не менее, м | 1,5 |
| Длина кабеля коммутационного, не менее, м | 2,0 |
| Длина кабеля датчика частоты вращения, не менее, м | 2 |
| Температура нормального режима работы, °С | От -10 до 50 |
| Гарантированный радиус действия беспроводной связи, не более, м | 10 |
