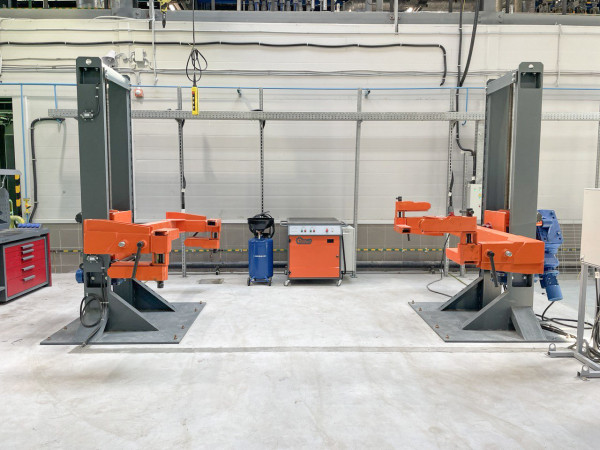

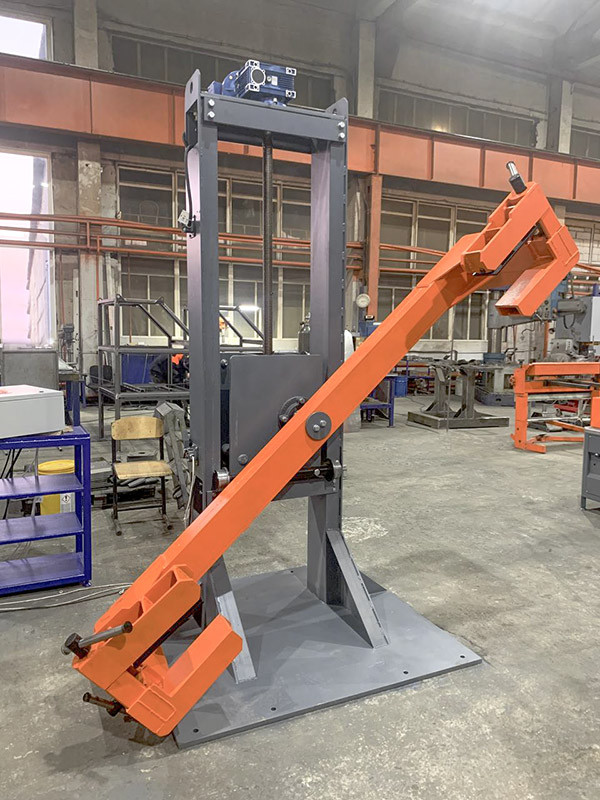

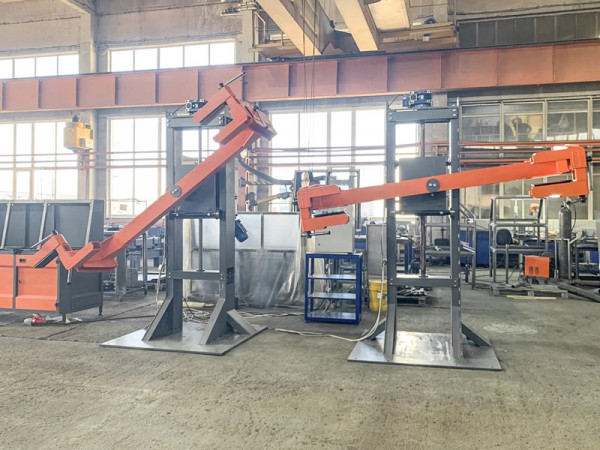

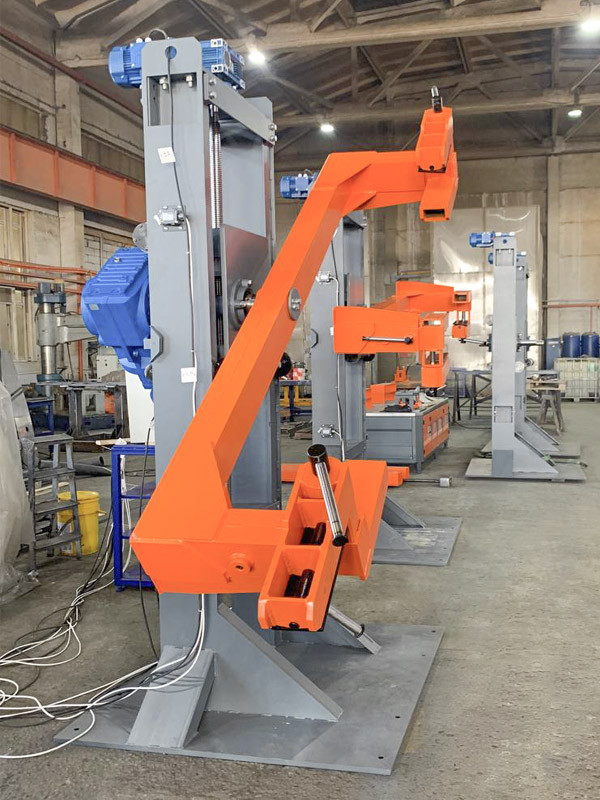

Кантователь рам тележек вагона метрополитена
- Арт.: ПРТН.442353.111-01
- Цена: По запросу
-

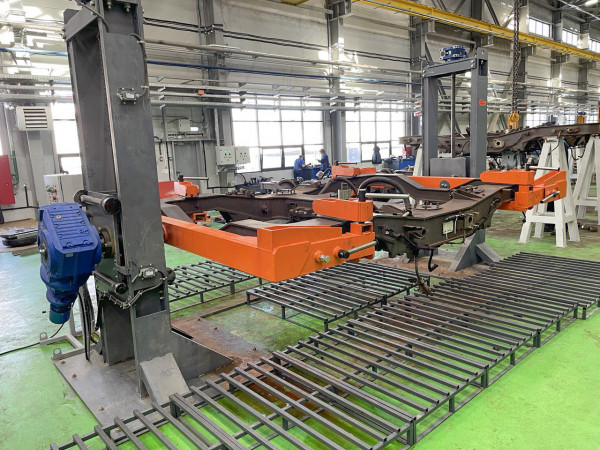

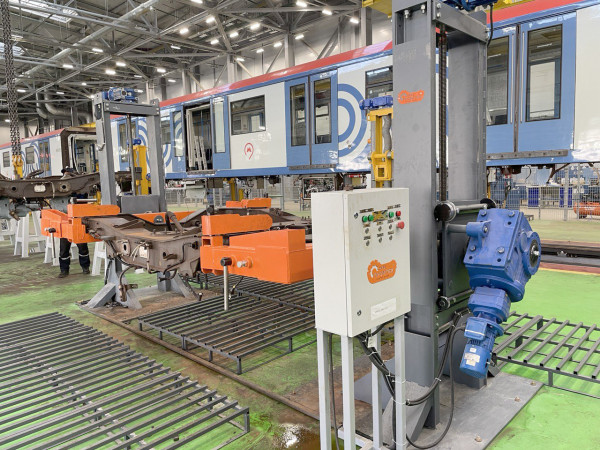

предназначен для поворота рам тележек вагонов метро серии 81-760/761, 81-765/766/767 на 360° для проведения ремонтных работ в объеме ПДР-1, ПДР-2
Сканировать QR-код
Поделиться продуктом
Функциональные возможности
- обеспечение грузоподъемности по максимальному весу проверяемых деталей
- надежное крепление рам для проведения ремонтных работ в объеме ПДР-1, ПДР-2
Комплектность

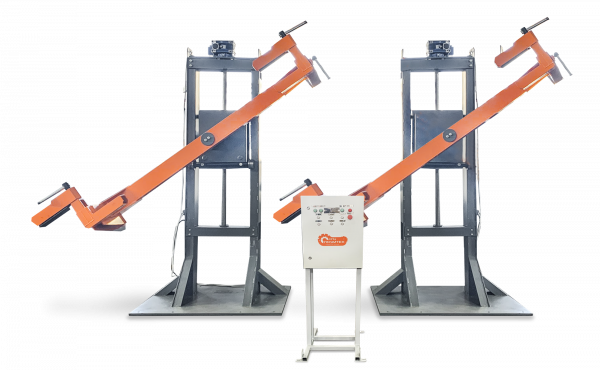

- кантователь рам тележек вагонов, в составе:
подъемный механизм, ограждение привода подъема, опорно-поворотный узел,
конечные выключатели, устройство управления кантователя - паспорт, руководство по эксплуатации, инструкция по подключению
________________________
- Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69
- Температура окружающего воздуха от +5 до +350 С
- атмосферное давление от 84,0 до 106,7 кПа
- относительная влажность воздуха не более 80 % при температуре плюс 250 С
- требования для атмосферы типа I по ГОСТ 15150-69
- основные требования безопасности по ГОСТ 12.2.003-91, ГОСТ 12.2.049-80, ГОСТ 12.1.012-2004
- требования к обеспечению пожарной безопасности по ППБО-147-88
| НАИМЕНОВАНИЕ | ЗНАЧЕНИЕ |
| Конструктивное исполнение | Металлоконструкция |
| Момент кантования Н•м, не менее | 4 000 |
| Нежнее положение оси вращения, мм, не менее | 1 000 |
| Ход подъема, мм, не менее | 1 400 |
| Уровень вращения рамы, мм | 2 400 |
| Мощность, кВт, не более | 7 |
| Грузоподъёмность, кг, не менее | 5 000 |
| Мощность привода подъема, кВт | 2,2 |
| Мощность привода поворота, кВт | 2,2 |
| Скорость поворота, об/мин, не менее | 1,5 |
| Скорость подъема, мм/с, не менее | 12 |
| Габаритные размеры (Д×Ш×В), мм, не более | 6 400×2 500×2 600 |
